同学们你们好我是大俵哥，电加热管的应用十分广泛，例如我们常见的蒸饭机、热水器、保温箱等，上面就是用的电加热管，明天我们就来了解一下电加热管的接线。

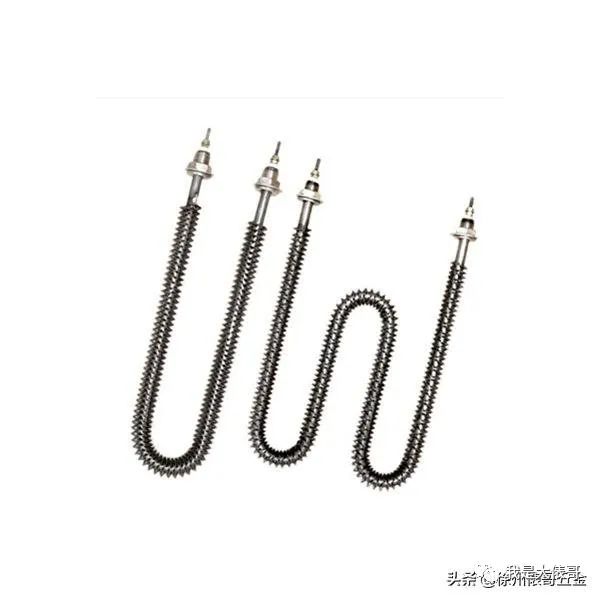

电加热管

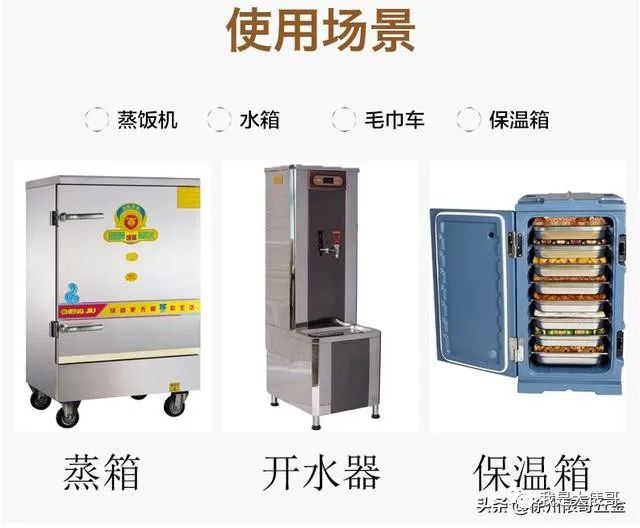

应用场景
电加热管的接线大体分为四种：串联、并联、星形接法、三角形接法，低压直流电加热的工作电流通常为12V、24V、36V、48V、72V、110V。常见交流电加热管工作电流通常为220V、380V，还有少量的110V。
一，串联
串联
两个同功率同机型的110V的电加热管，我们可以采用串联的形式接入220V电源电加热管，原理是串联分压。每位负载上的电流都是110V，其中一个损毁，另一个也未能正常工作。

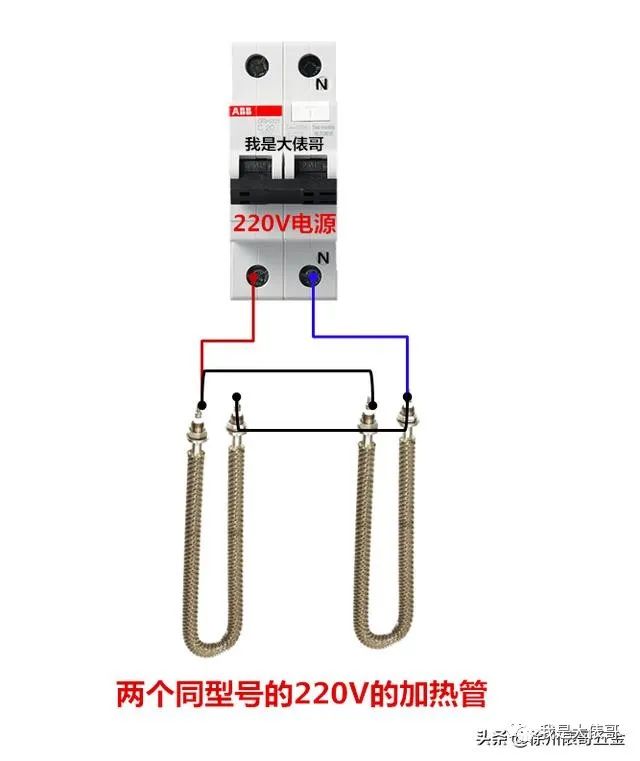

二，并联
并联
假如电加热管的工作电流和使用的电源匹配，我们就可以采用并联的方法，把多个负载并联在一起，每位负载上的工作电流都相等。其中一个加热管受损，其他大道的负载可以正常工作。
三，星形接法
星接

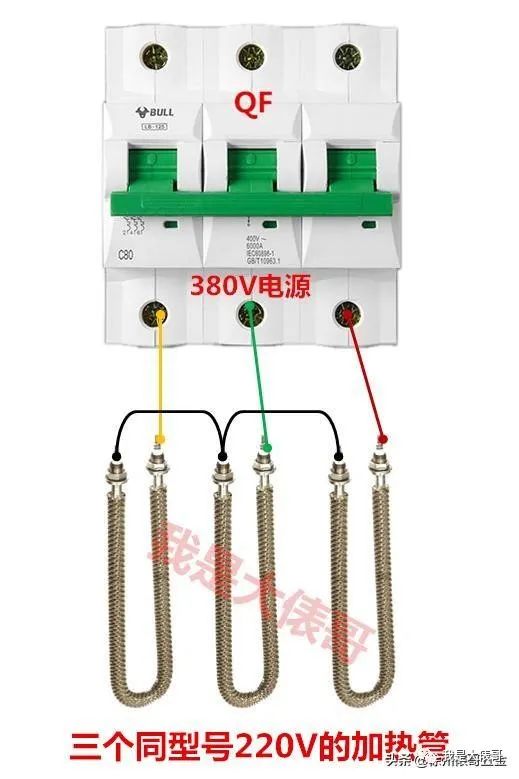

假如是单相三线制供电，在没有零线的情况下，我们可以通过星形接法，把三个220V的加热管接到380V的电源上。星形联接要求三个负载的功率相同，中性点的电流为0，每位负载上加载的电流都是220V，三个负载正常工作。其中一个负载受损，其他两个变为串联，380V串联分压，每位负载上的工作电流变为190V，两个加热管可以工作，但功率衰减。
四，三角形接法
三角形接法

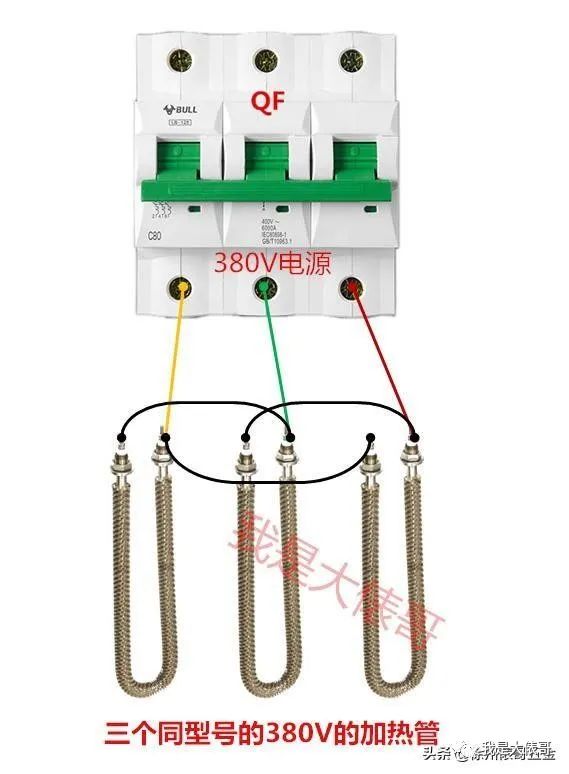

三个同机型的380V的电加热管，我们可以采用三角形接法电加热管，三个负载首尾相连，每位负载上的工作电流都是380V，都可以正常工作。

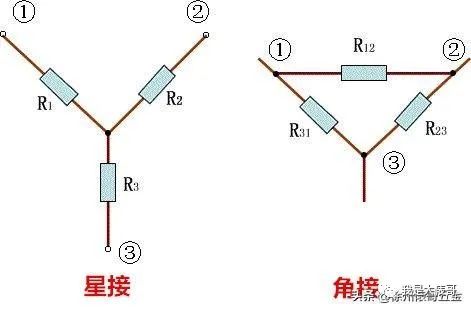

两个接线
后两种接法类似与单相马达的接线，我们晓得单相马达是不须要零线的，并且常见的单相异步马达，三个定子的电阻也是相同的，通常3KW以下的小功率单相马达为星形接法，4KW以上的大功率单相马达为三角形接法，电加热管直接套用这两种接法也是可以的。

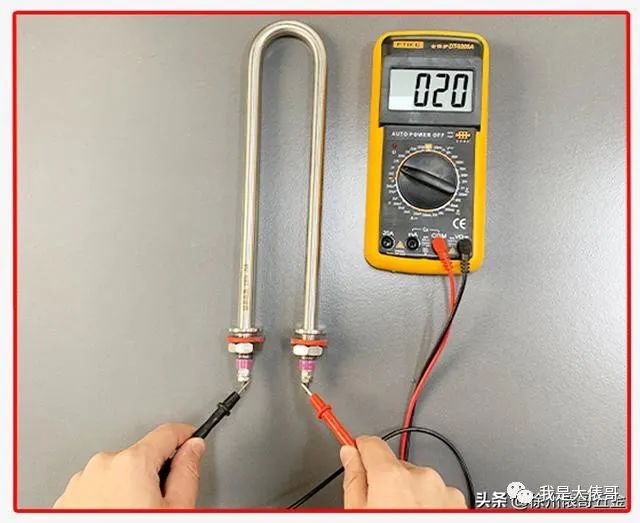

万用表检测
如何判定电加热管的优劣？
1，万用表的欧姆档，阻值调到1000欧姆即可，直接检测电加热管的两端，假如有几十或几百欧姆的内阻，说明内部电热丝正常。假如万用表无读数则内部早已烧断，如万用表读数偏小且趋近于零，则内部漏电。
2，电加热管是在无缝金属内（不锈钢管、钛管、不锈钢管、铜管）放入的电热丝，通过良好的导热和绝缘材料隔离，之后加工成各类各样形状的家电件。所以绝缘这一块，我们也要测一下。用摇表测一下电热丝和机壳之间的绝缘，有可能有读数，读数在几兆欧以上为安全。
